لوله کشی آب مصرفی

​لوله کشی آب بهداشتی ساختمان ها به سه روش اصلی اجرا می شود. این سه دسته شامل سیستم آبرسانی انشعابی، سیستم آبرسانی کلکتوری و سیستم آبرسانی کلکتوری - انشعابی می باشند.

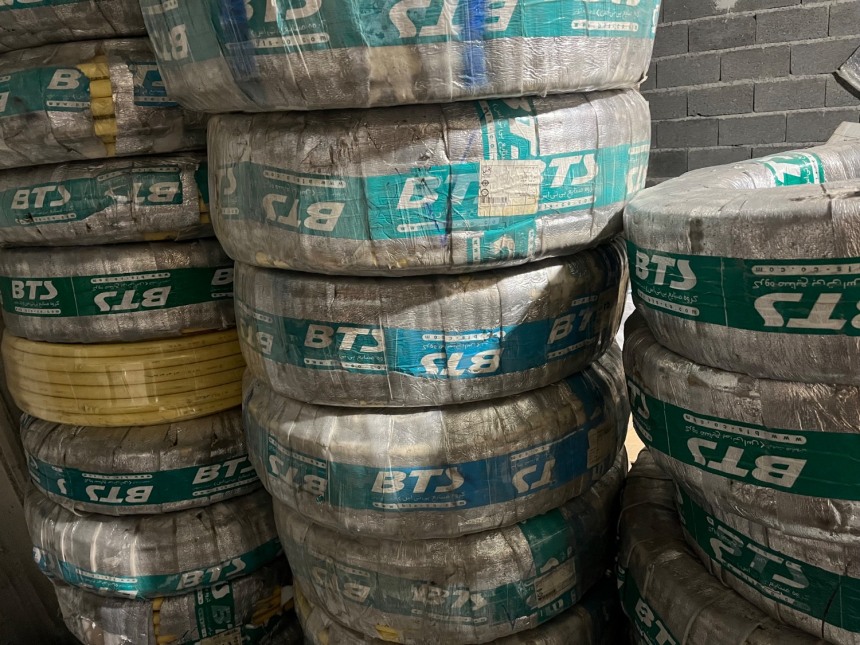

هر یک از این روش ها مزایایی دارند. کامل ترین روش ، سیستم کلکتوری - انشعابی می باشد که در برج مسکونی زنیت نیز از این سیستم آبرسانی استفاده شده است. البته باید توجه داشت که آبرسانی مطلوب در هر سه روش، علاوه بر نکات فنی اجرا، به کیفیت لوله و اتصالات به کار رفته نیز بستگی دارد. در برج زنیت تنکابن، تمامی لوله و اتصالات آبرسانی از برند معتبر بهتراشان (BTS) می باشند.

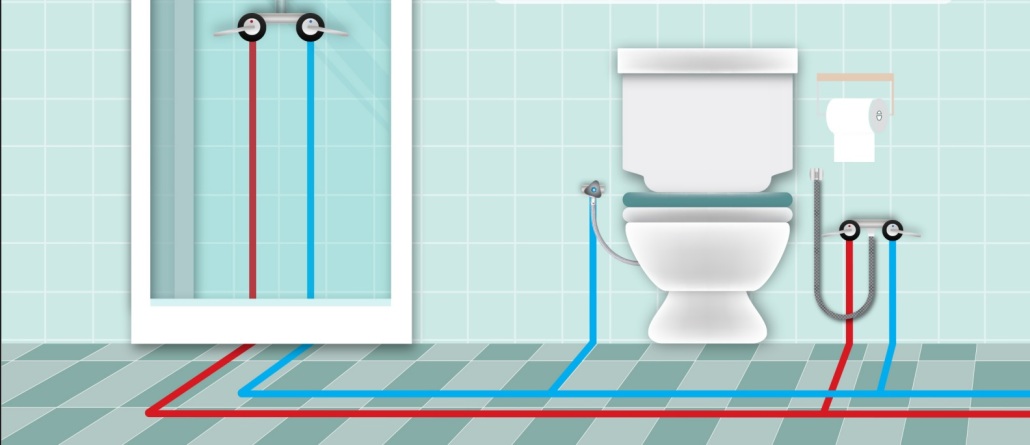

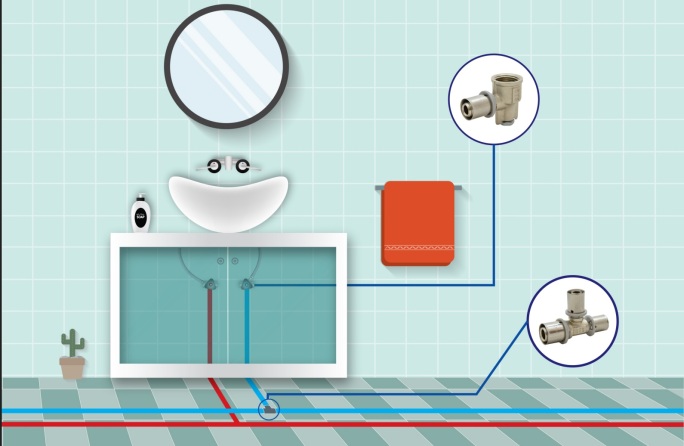

سیستم انشعابی

قدیمی ترین روش آب رسانی می باشد. در این روش از یک خط لوله اصلی که از دیگر لوله های متصل به آن سایز بزرگتری دارد، برای هر یک از مصرف کننده ها در ساختمان، یک انشعاب گرفته می شود.

مزایای سیستم انشعابی

- سیستم آب رسانی کم هزینه و سریع در اجرا
- کاهش زمان انتظار برای آب گرم در صورت استفاده مداوم از سیستم
- مناسب برای ساختمان های اداری و تجاری با تعداد اندک مصرف کننده
- قابل استفاده در ساختمان های با سقف کاذب

معایب سیستم انشعابی

- خسارت های زیاد ناشی از عدم تشخیص آسان نشتی یا خرابی سیستم
​​​​​​​- افت فشار شدید در سیستم های با چندین مصرف کننده به دلیل انشعاب گیری مکرر و اتصالات زیاد
- عدم امکان مصرف آب برای سایر مصرف کنندگان در صورت تعمیر تاسیسات مربوط به یک مصرف کننده
- امکان بو گرفتن آب به علت جمع شدن آب در انتهای لوله اصلی در سیستم هایی که از آن ها به مدت طولانی استفاده نمی شود.

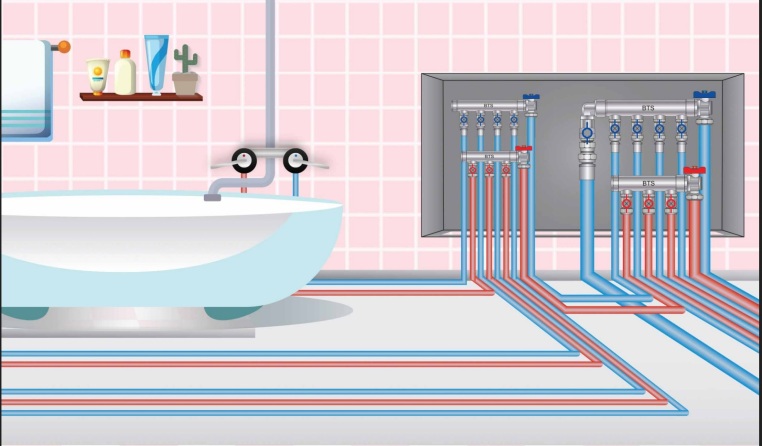

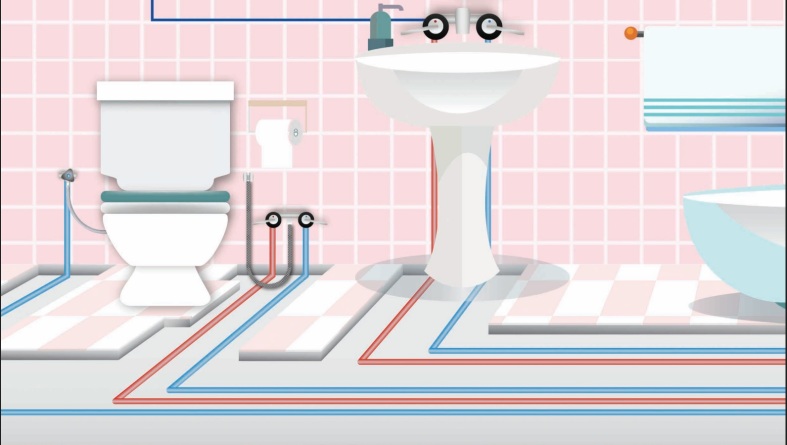

سیستم کلکتوری

از جدید ترین روش های آب رسانی، سیستم کلکتوری می باشد. برای توضیح این روش، یک منزل مسکونی شامل سه بخش اصلی آشپزخانه، حمام و سرویس بهداشتی را درنظر بگیرید. آب سرد و گرم وارد یک جفت کلکتور اصلی می شوند. لوله های منشعب شده از کلکتور اصلی در هر یک از بخش های خانه، وارد کلکتور کوچک تری می شود و تعداد انشعابات این کلکتور بر اساس تعداد مصرف کننده های داخل این بخش خواهد بود.
​​​​​​​

مزایای سیستم کلکتوری

- کاهش سایز لوله مصرفی
- طراحی آسان و سریع سیستم
- کاهش افت فشار به دلیل استفاده کمتر از اتصالات
- افزایش آب بندی سیستم با توجه به حذف اتصالات در کف
- استقلال هر یک از مصرف کننده ها در سیستم (جهت تعمیر)

معایب سیستم کلکتوری

- افزایش هزینه اجرا به دلیل وجود کلکتور های متعدد و متراژ بالای لوله
​​​​​​​- اشغال فضای زیاد به دلیل تعداد بیشتر جعبه کلکتور

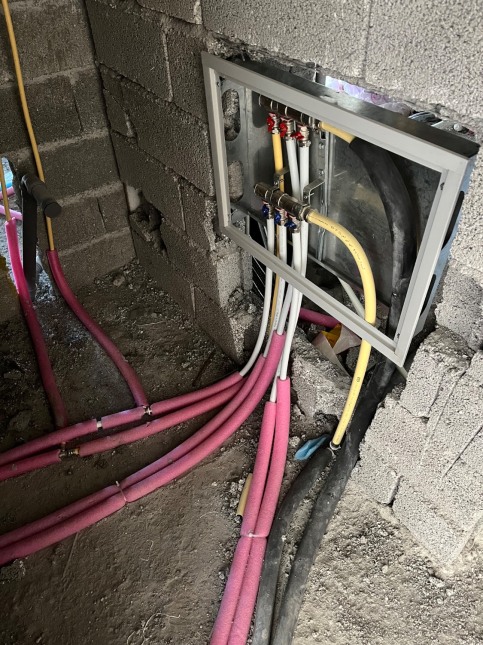

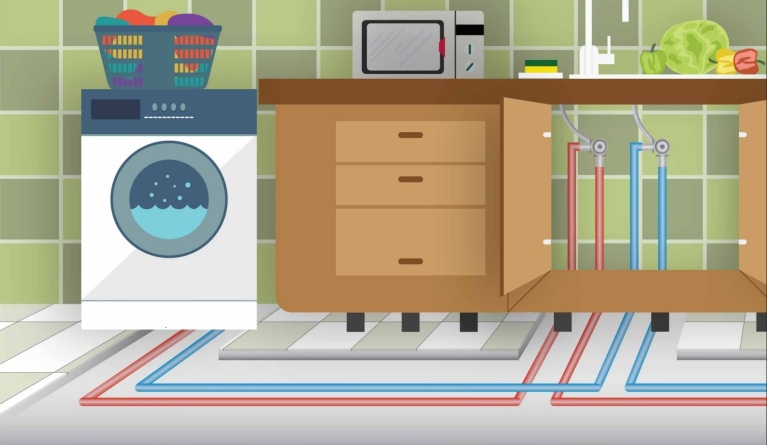

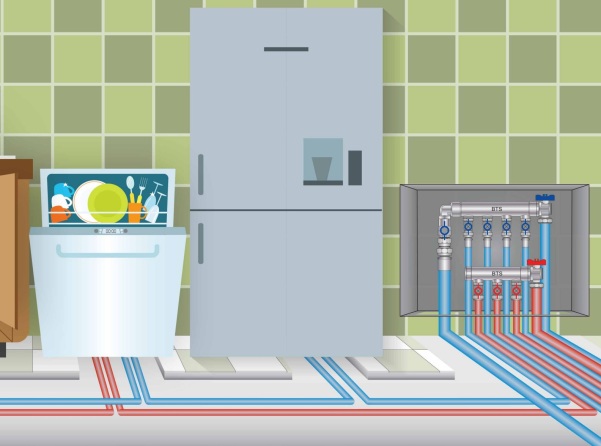

سیستم کلکتوری - انشعابی

در این سیستم از کلکتور اصلی چند انشعاب گرفته می شود. به طور مثال در یک واحد مسکونی که شامل سه قسمت اصلی آشپزخانه، سرویس حمام و سرویس بهداشتی می باشد، می توان از یک کلکتور با سه خروجی استفاده کرد و برای هر یک از این بخش ها، از یکی از انشعابات اصلی کلکتور استفاده کرد.
​​​​​​​

مزیت نسبت به سیستم انشعابی

- کاهش تعداد اتصالات و سایز لوله
- عدم استفاده از اتصالات در کف ساختمان
- افزایش آب بندی سیستم با توجه به حذف اتصالات در کف
- کاهش نیافتن فشار به دلیل عدم استفاده از اتصالات به صورت سری در خط لوله اصلی
- امکان مصرف آب برای سایر مصرف کنندگان در صورت تعمیر مصرف کننده دیگر

مزیت نسبت به سیستم کلکتوری

- کاهش تعداد اتصالات و سایز لوله
​​​​​​​- عدم استفاده از اتصالات در کف ساختمان
- افزایش فضای قابل استفاده با توجه به کاهش تعداد جعبه کلکتور ها

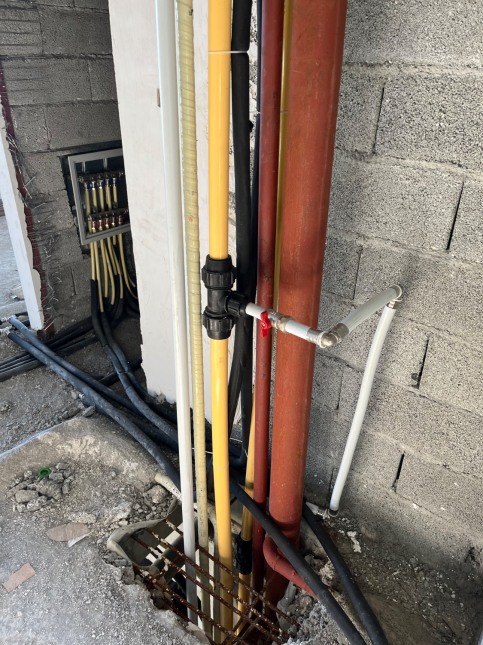

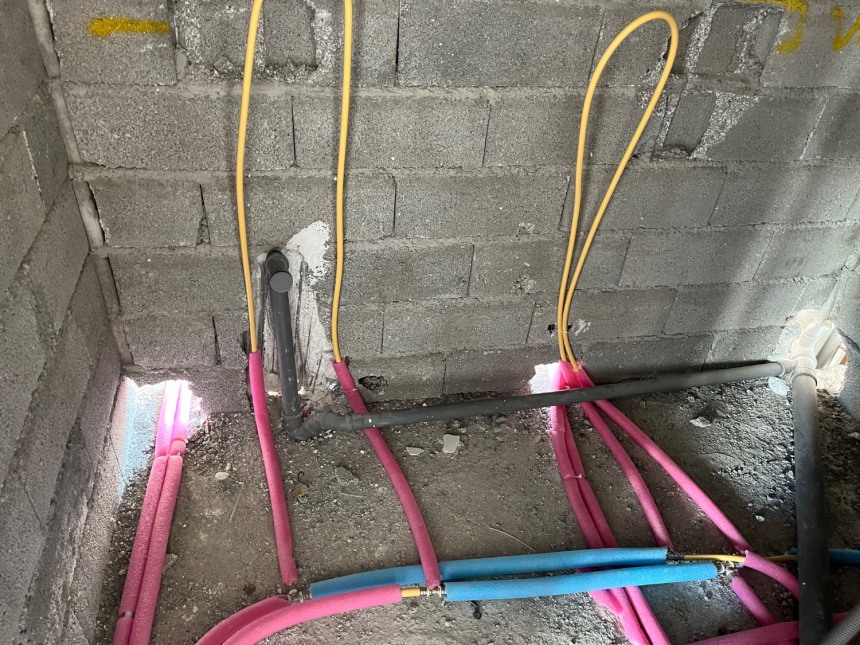

سایر ویژگی های سیستم آب رسانی برج زنیت

همانطور که اشاره شد، لوله کشی سیستم آب رسانی آپارتمان های برج زنیت تنکابن، به صورت کلکتوری - انشعابی اجرا شده است. همچنین طراحی سیستم آبرسانی به گونه ای انجام شده که در صورت استفاده همزمان همه واحد ها، هیچ یک از آپارتمان ها​​​​​​​ دچار افت فشار آب نشوند.
در این روش یک لوله آب اصلی از مخازن آب و سیستم پمپاژ تا پشت بام به صورت مستقیم و بدون هیچ انشعابی کشیده شده، سپس یک لوله دیگر از بالاترین طبقه تا پایین ترین طبقه به صورت انشعاب های با سایز های متفاوت، آب شرب مصرفی را به طبقات منتقل می نماید.
​​​​​​​ در این سیستم، فشار ناشی از پمپاژ آب در بالاترین طبقه که بیشترین مشکل در تامین آب را دارد، قرار داده شده و آب انتقالب به طبقات پایین تر علاوه بر فشار پمپ، به تناسب ارتفاع از سطح زمین، دارای فشار جاذبه نیز می باشد.
علاوه بر این با تغییر سایز لوله انشعاب ورودی به هر طبقه نسبت به طبقه های بالاتر، دبی و فشار آب ورودی به تمام طبقات به صورت یک نواخت توزیع می شود و هیچ یک از طبقات دچار افت فشار آب نمی شوند.
علاوه بر سیستم فوق، مخازن ذخیره سازی آب شرب در بالاترین نقطه ساختمان جانمایی شده که در زمان قطع آب یا برق شهری، جریان آب در لوله اصلی جاری گردد.

جهت مشاهده تصاویر در سایز بزرگتر، روی هر یک از آنها کلیک نمایید.
